Ma Carte comporte maintenant un outil statistique qui permet d’afficher sur une carte des données statistiques à partir d’un fichier.

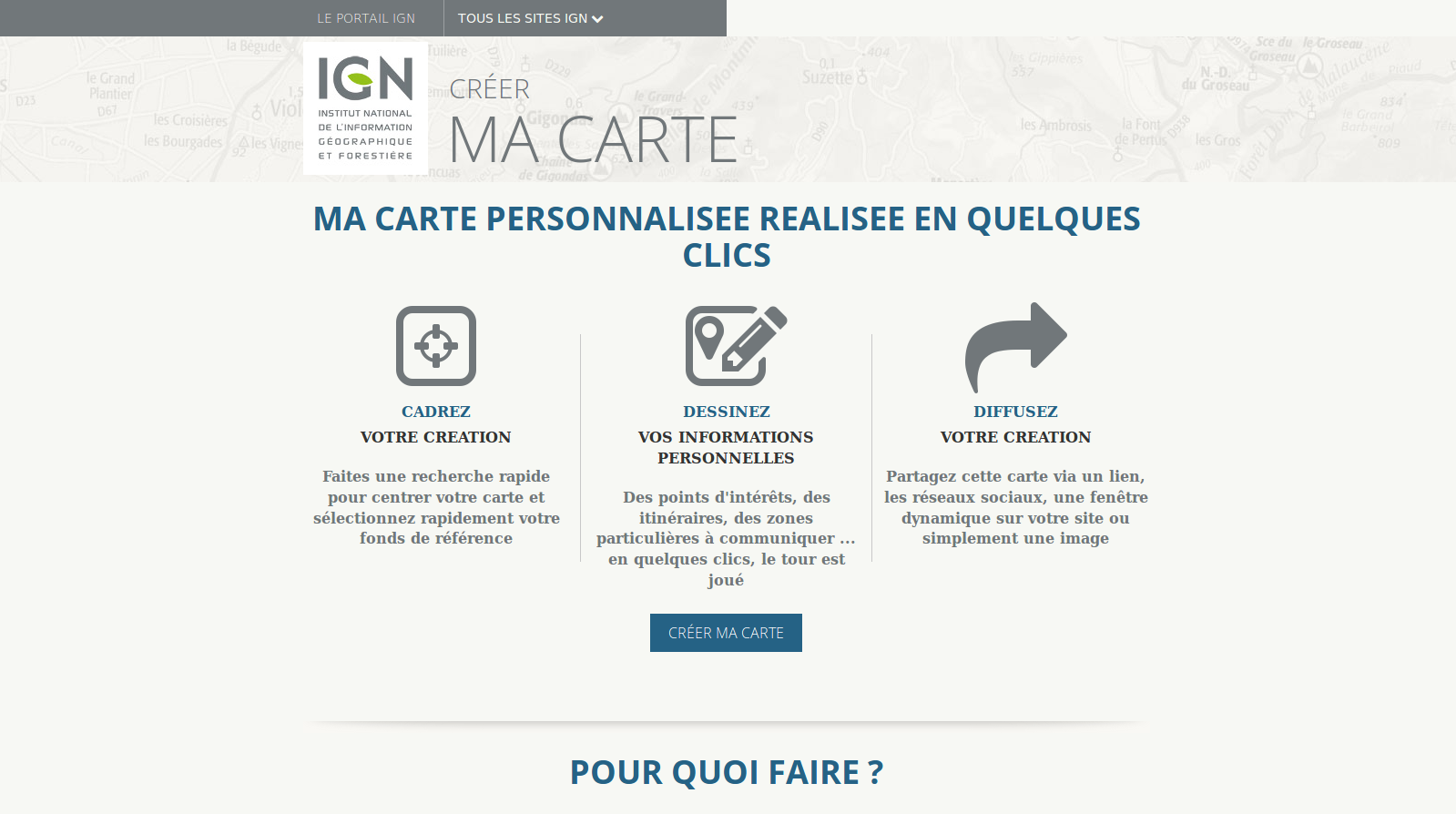

Aller sur Ma carte : https://macarte.ign.fr/

Puis par l’interface de Ma carte :

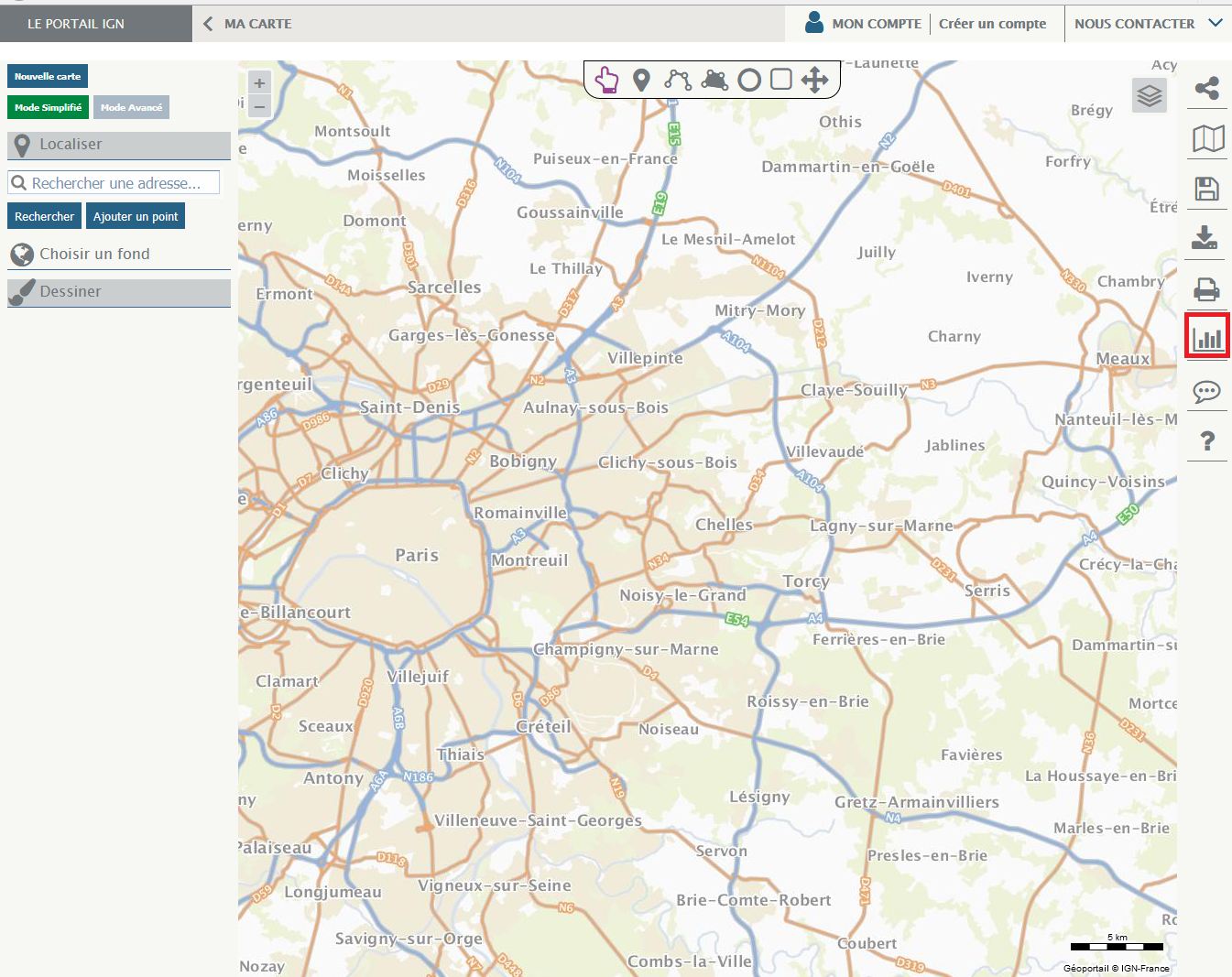

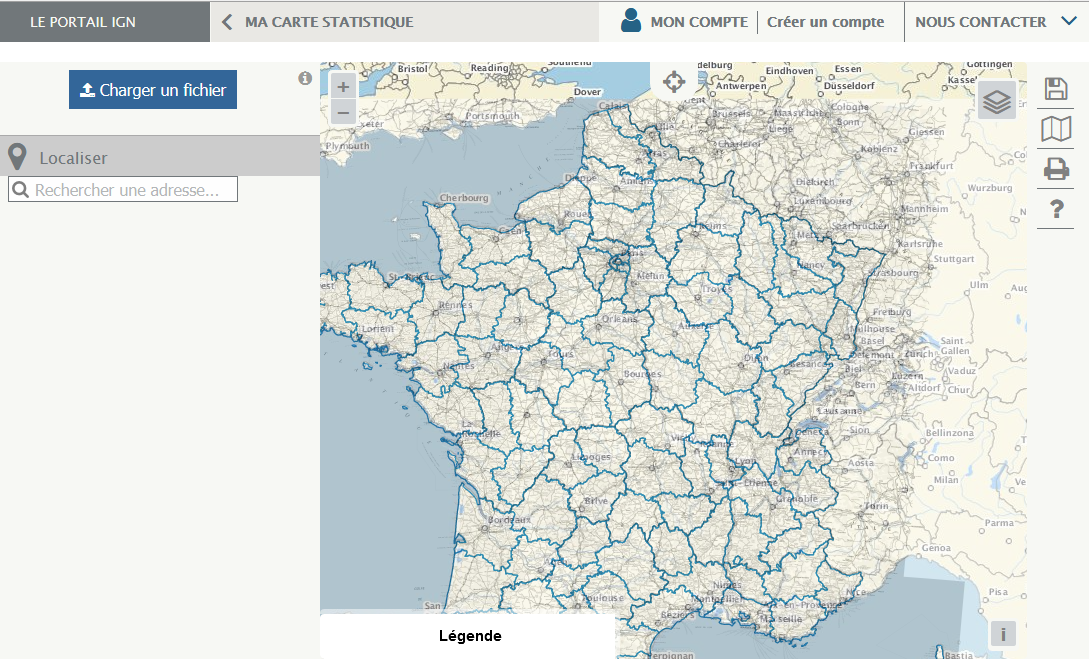

L’interface Ma carte se présente sous la forme suivante :

Cette interface se décompose de la manière suivante :

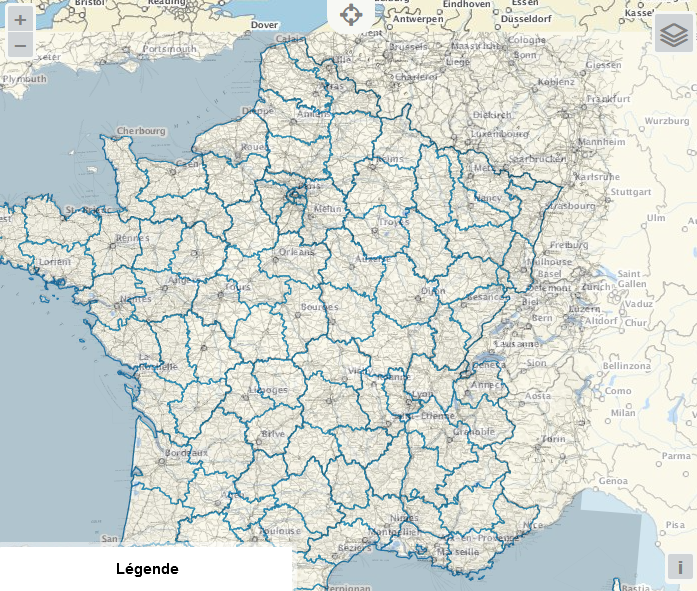

Fenêtre centrale dite cartographique qui permet de visualiser les ressources cartographiques et statistiques

Menu latéral pour gérer la représentation cartographique qui permet de modifier l'apparence des objets et de gérer la légende

Barre des outils d'import et d'export des cartes. Elle permet l’enregistrement, l'import, l'export et l'impression des données

Barre d’accès à la gestion de son compte

Cette partie est détaillée dans le tutoriel Ma carte.

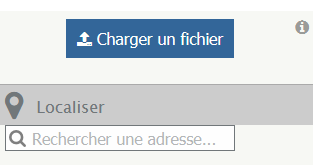

Deux outils sont présents dans la fenêtre :

	Zoom + ou Zoom -
	Gestionnaire de couches

 2.1 Gestionnaire de couches

La position de la couche “Dessin” (toujours en haut) implique que les objets du croquis seront toujours dessinés par-dessus toutes les autres données. Les autres fonctionnalités du gestionnaire de couche :

	Masquer ou afficher une couche
	Gérer la transparence d’une couche
	Modifier l’empilement des couches
	Supprimer une couche

 2.2 Localiser

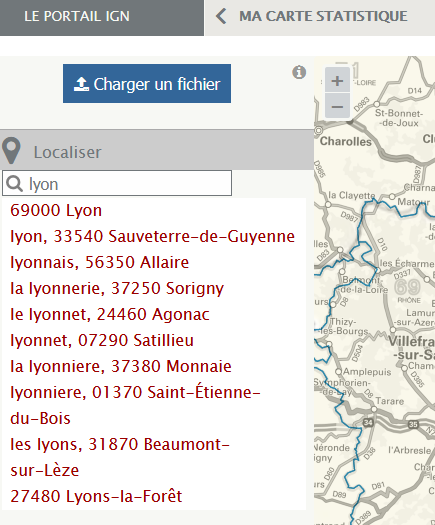

L’outil de localisation permet de se positionner à partir d’une adresse entrée dans la barre de recherche.

Lorsque vous tapez une adresse, l’outil vous propose automatiquement une liste d’adresses possibles.

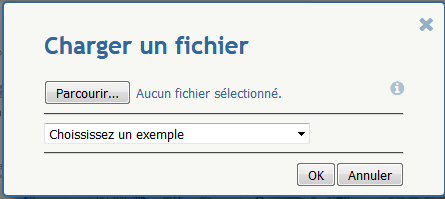

3.1 Charger un fichier

Commencer la création d’une carte en appuyant sur « Charger un fichier »

Vous aurez alors le choix entre charger un fichier personnel (cliquer sur« parcourir ») ou un fichier d’exemple (liste déroulante) :

Les formats lus par l’application sont xls, xlsx, ods et csv . Des fichiers sont disponibles pour vous permettre de vous familiariser avec l’outil.

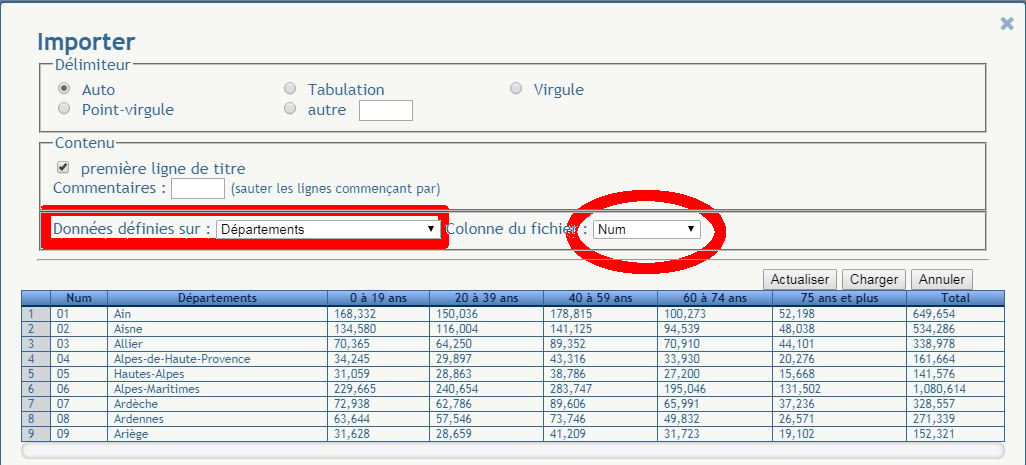

Si vous chargez un fichier non géolocalisé (xls, xlsx, ods et csv), il vous est demandé sur quelle base administrative le fichier doit être lu : champ « Données définies sur : ». Les choix possibles sont communes, départements, régions, régions avant découpage 2015, monde et autres. Il vous est aussi demandé quel champ contient la valeur définissant la donnée. Dans l’exemple ci-dessous les données sont départementales et la colonne « Num » contient le numéro du département permettant d’apparier les données statistiques à la donnée géographique département.

Pour les données définies sur des entités administratives, l’appariement se fait sur les codes INSEE de ces entités.Pour les données mondiales l’appariement se fait sur le code ISO 3166-1/MA (FR=France, UK=etc…). Pour « autre » il vous sera demandé quelles colonnes indiquent la longitude et la latitude.

Pour des données géolocalisées l’import se fait directement. Note : comme pour les applications Ma carte, Ma carte narrative, Mes adresses la projection du Géoportail EPSG :3857.

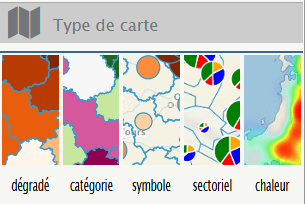

 3.2 Type de carte

Il faut ensuite sélectionner un type de carte :

Pour tous ces types de carte, il faudra sélectionner l’attribut à montrer sur la carte :

3.2.1 Dégradé

Dégradé de couleur selon les valeurs des attributs.

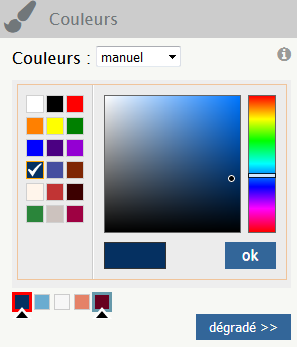

Il est possible de modifier les couleurs :

• Coloré : Couleurs allant de blanc à coloré avec un dégradé, idéal pour représenter des données chiffrées en mettant l’accent sur les valeurs les plus élevées.
• Séquentiel : Couleurs allant de blanc à coloré avec un dégradé, mais plus contrastées.
• Divergent : Couleurs allant d’une couleur au blanc puis à une autre couleur, idéal pour mettre l’accent sur les valeurs faibles et les valeurs fortes. • Qualitatif : Couleurs sans lien apparent, idéal pour représenter des données non chiffrées. • Manuel : Permet de sélectionner vous-même vos couleurs.

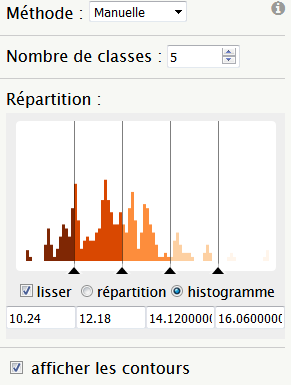

Il est ensuite possible de modifier les différentes classes :

« Méthode » permet de sélectionner le type de classe :

• Quantiles : chaque classe a la même quantité d’objets.
• Equidistances : les valeurs limites des classes sont également séparées.
• Clusters : autre méthode.
• Manuelle : entrée manuelle des classes, en tapant vous-même les valeurs limites ou en déplaçant les limites sur le diagramme à l’aide des jalons.

Vous pouvez également choisir le nombre de classes.

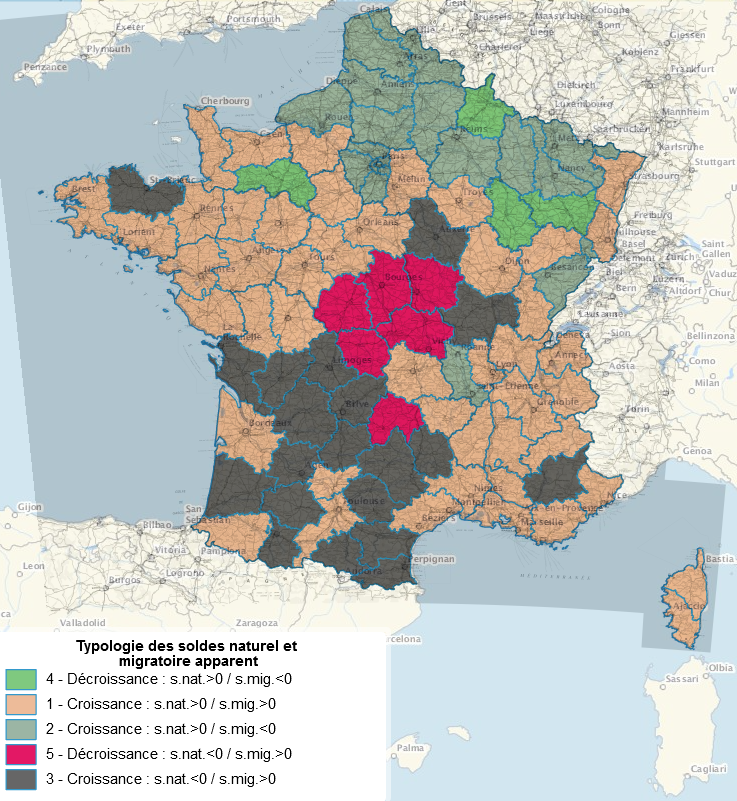

3.2.2 Catégorie

Visualisation par catégorie.

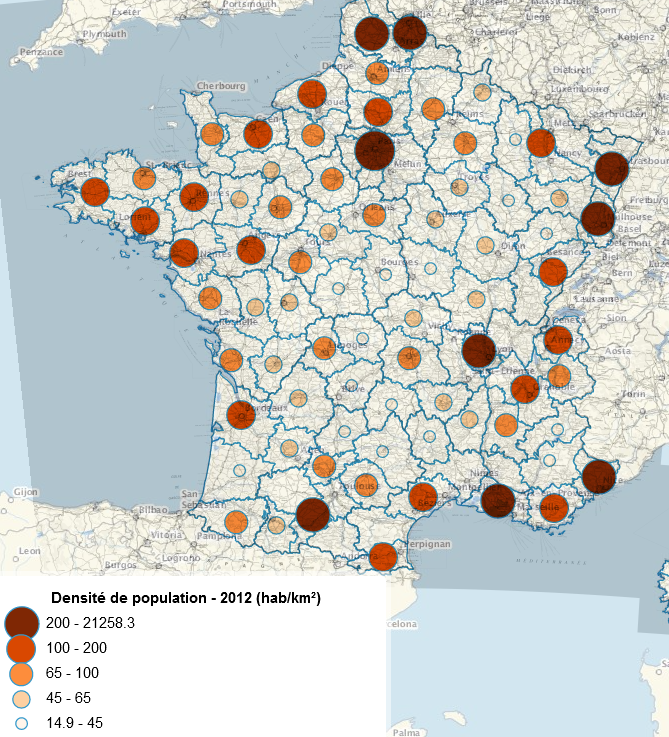

3.2.3 Symbole

Visualisation par des symboles proportionnels aux données.

La sélection des classes se fait comme dans « Dégradé »

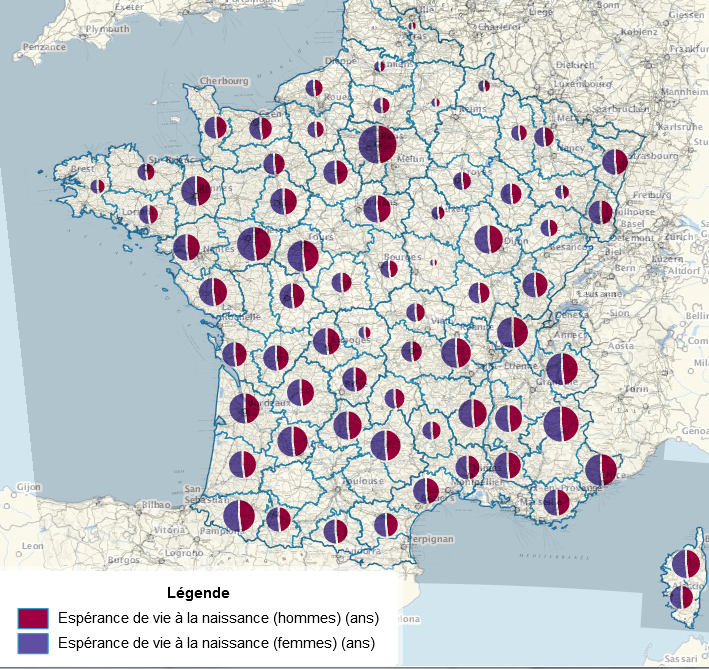

3.2.4 Sectoriel

Répartition en secteurs proportionnels.

Pour cela il faudra sélectionner plusieurs attributs à mettre dans les secteurs en pressant Ctrl + Clic.

Il y a ensuite plusieurs options :

• Graphique : type de graphique et secteurs
• Rayon : rayons maximums et minimums d’un graphique
• Proportionnel : Garder la proportionnalité entre les graphiques (sinon, la plus petite valeur aura le rayon minimal indiqué, la plus grande valeur aura le rayon maximal indiqué)
• Afficher les contours : Afficher les contours des données sur la carte

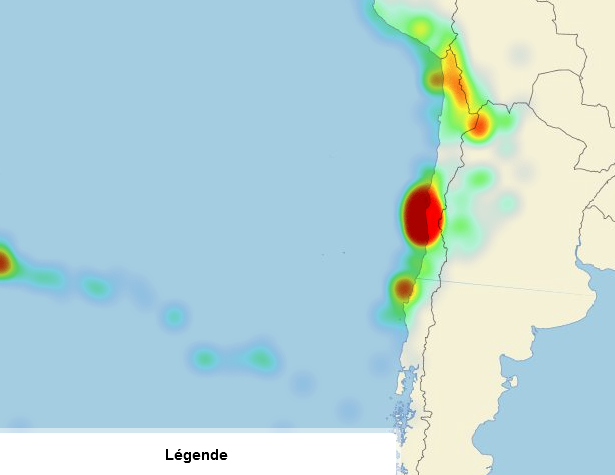

3.2.5 Chaleur

Diagramme de chaleur selon la concentration et la valeur des éléments. Plus les éléments sont concentrés et élevés, plus la zone sera colorée.

Il est possible de régler 2 paramètres :

• Rayon : plus la valeur est grande, plus les zones colorées seront grandes.
• Flou : plus la valeur sera élevée, plus les couleurs seront diluées.

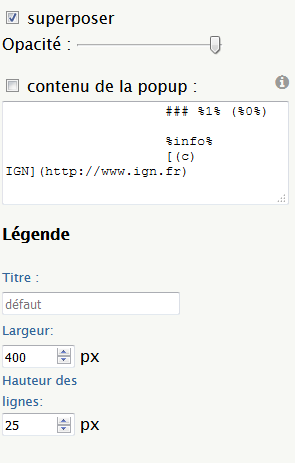

 3.3 Options

• Superposer : permet de mieux voir les fonds de cartes en dessous du calque de statistique.
• Opacité : règle l’opacité du calque contenant les statistiques.
• Contenu de la popup : permet de décider si une fenêtre popup apparaît ou pas, puis de décider du contenu de la popup. Une popup apparaîtra alors au survol des données.
• Légende : titre, largeur et longueur de la légende (en pixel)

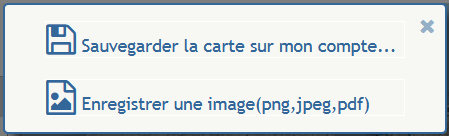

Cliquez sur cette icône de sauvegarde dans la barre à droite de l’outil :

Cet outil permet de sauvegarder votre création soit dans votre espace personnel soit sous forme d’image.

 4.1 Sauvegarder la carte sur mon compte

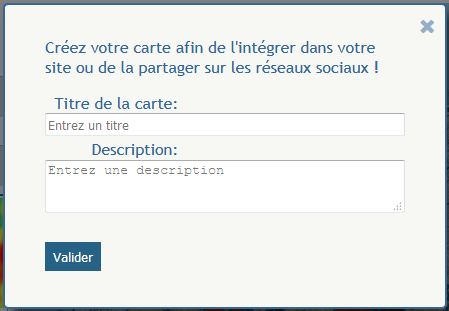

La fenêtre suivante s’ouvre, vous devez renseigner le nom de la carte et sa description.

Lorsque vous validez, une nouvelle fenêtre s’ouvre pour vous informer que la sauvegarde a correctement été effectuée.

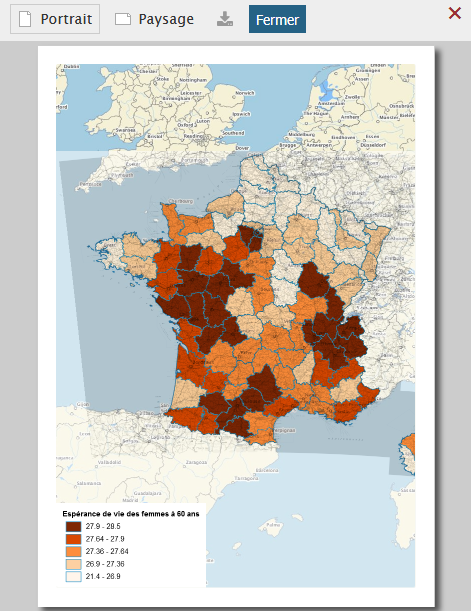

 4.2 Enregistrer une image

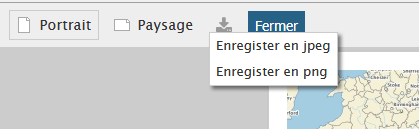

Un visuel de la mise en page vous est proposé. Choisir le mode Portrait ou Paysage.

Choisir le format de l’image :

Cliquez sur cette icône dans la barre à droite de l’outil pour ouvrir votre carte statistique dans Ma carte :

Il vous est demandé d’enregistrer votre carte statistique puis votre carte s’ouvre dans Ma carte. Vous disposez alors des outils de cette application pour compléter votre carte.

Cliquez sur cette icône dans la barre à droite de l’outil pour imprimer votre carte statistique:

Le menu d’impression vous permet de paramétrer l’orientation, la taille du document, les marges et d’ajouter un titre.

Il est possible de sauvegarder votre légende sous forme d’image.
