Tutoriel ArcGis
- 1- Paramétrage du proxy
- 2- Utiliser les données IGN en flux WMS/WMTS avec ArcGis (logiciel ArcMap v 10.2.2)
- 3- Utiliser les données IGN en flux WFS avec ArcMap (v 10.2.2)
- 4- Dépannage
Table des matières
Titre
1- Paramétrage du proxy

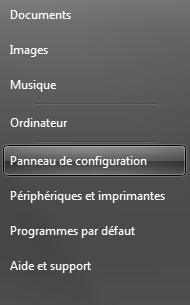

Dans le Panneau de Configuration de Windows, cliquer sur Options Internet
Dans l’onglet Connexion, cliquer sur Paramètres réseau

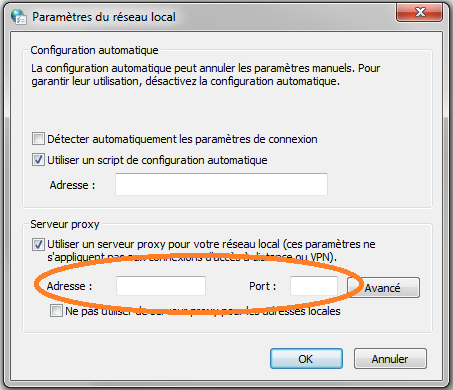

Dans la fenêtre Paramètres du réseau local, paramétrer le Serveur proxy. Pour plus d’informations, contactez votre administrateur réseau.
Titre
2- Utiliser les données IGN en flux WMS/WMTS avec ArcGis (logiciel ArcMap v 10.2.2)
2.1- Connexion au flux WMS/WMTS (méthode 1)
Cliquer sur le bouton Ajouter des données.
Dans la liste Regarder dans : sélectionner Serveurs SIG. Cette option affiche une liste des serveurs utilisés précédemment.
Flux WMS
Si votre serveur n’est pas répertorié, il faut Ajouter un serveur WMS

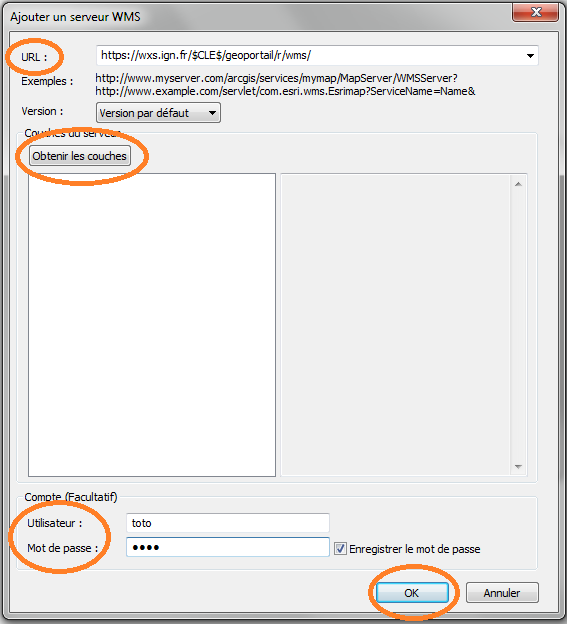

Dans la boîte de dialogue « Ajouter un serveur WMS » :
- renseigner l’URL : adresse du Web Service
- https://wxs.ign.fr/xxxxx/geoportail/r/wms/ pour les données rasters Géoportail
- https://wxs.ign.fr/xxxxx/geoportail/v/wms/ pour les données vecteurs Géoportail
- https://wxs.ign.fr/xxxxx/inspire/r/wms/ pour les données rasters Inspire
- https://wxs.ign.fr/xxxxx/inspire/v/wms/ pour les données vecteurs Inspire
où xxxxx est la clé non sécurisée qui vous a été fournie
- Utilisateur et Mot de passe : entrer les identifiants d’accès entrés lors de votre abonnement au service.
Cliquer sur Obtenir les couches pour visualiser la liste des données affichables
Valider par OK.
Sélectionner le serveur que vous venez d’ajouter et valider par Ajouter.

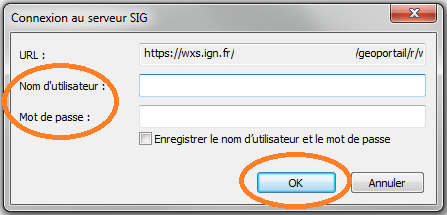

Si vous n’avez pas déjà précisé vos identifiants, une fenêtre apparaît. Entrer alors le nom et le mot de passe que vous avez renseigné sur le site de l’IGN.
Le service est alors ajouté en tant que couche dans ArcMap.
Flux WMTS
Si votre serveur n’est pas répertorié, il faut Ajouter un serveur WMS

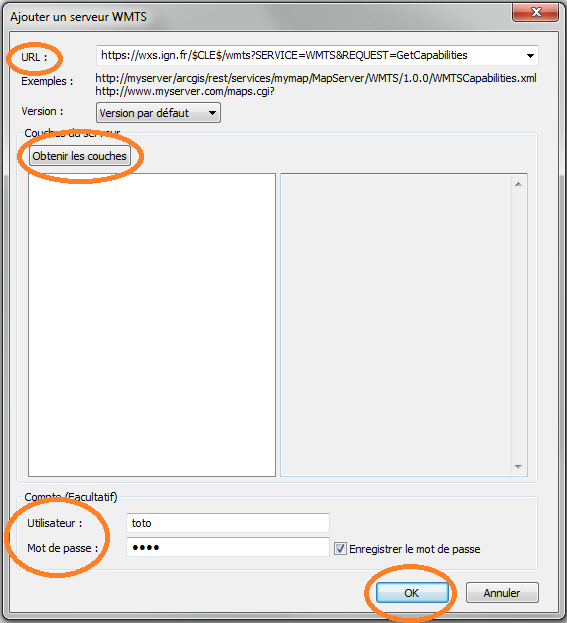

Dans la boîte de dialogue « Ajouter un serveur WMTS » :
renseigner l’URL : adresse du Web Service
- https://wxs.ign.fr/xxxxx/geoportail/wmts
où xxxxx est la clé du contrat qui vous a été fournie lors de votre abonnement au service
- Utilisateur et Mot de passe : entrer les identifiants d’accès entrés lors de votre abonnement au service.
Cliquer sur Obtenir les couches pour visualiser la liste des données affichables
Valider par OK.

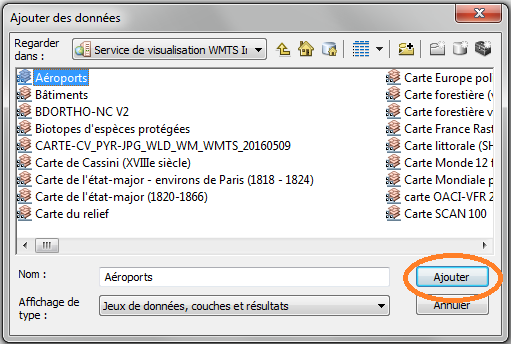

Sélectionner le serveur que vous venez d’ajouter et valider par Ajouter
Il est possible qu’un nom d’utilisateur vous soit demandé. Entrez alors le nom et le mot de passe que vous avez entré sur le site de l’IGN.
Le service est alors ajouté en tant que couche dans ArcMap
2.2- Connexion au flux WMS/WMTS (méthode 2)
Il est possible qu’ArcMap ait des difficultés si le flux chargé contient de nombreuses couches avec la méthode précédente. Voici une autre méthode pour contourner ce problème.

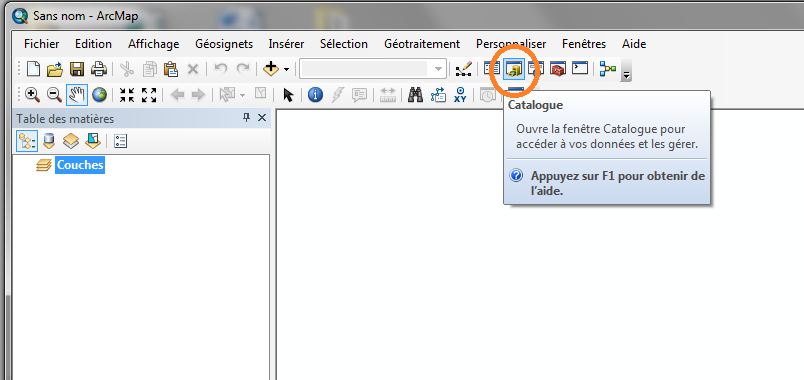

Cliquer sur l’icône Catalogue
Dans l’onglet Catalogue, sélectionner Ajouter un serveur WMS.
Flux WMS
Dans la boîte de dialogue « Ajouter un serveur WMS » :
- renseigner l’URL : adresse du Web Service
- https://wxs.ign.fr/xxxxx/geoportail/r/wms/ pour les données rasters Géoportail
- https://wxs.ign.fr/xxxxx/geoportail/v/wms/ pour les données vecteurs Géoportail
- https://wxs.ign.fr/xxxxx/inspire/r/wms/ pour les données rasters Inspire
- https://wxs.ign.fr/xxxxx/inspire/v/wms/ pour les données vecteurs Inspire
où xxxxx est la clé non sécurisée qui vous a été fournie
- Utilisateur et Mot de passe : entrer les identifiants d’accès entrés lors de votre abonnement au service.
Cliquer sur Obtenir les couches pour visualiser la liste des données affichables
Valider par OK.
Flux WMTS
Dans l’onglet Catalogue, sélectionner Ajouter un serveur WMTS.
Dans la boîte de dialogue « Ajouter un serveur WMTS » :
renseigner l’URL : adresse du Web Service
- https://wxs.ign.fr/xxxxx/geoportail/wmts
où xxxxx est la clé du contrat qui vous a été fournie lors de votre abonnement au service
- Utilisateur et Mot de passe : entrer les identifiants d’accès entrés lors de votre abonnement au service.
Cliquer sur Obtenir les couches pour visualiser la liste des données affichables
Valider par OK.
Affichage
Glisser les couches contenues dans les couches ajoutées vers la partie Couches à gauche, elles apparaîtrons ainsi dans la partie Visualisation.
Titre
3- Utiliser les données IGN en flux WFS avec ArcMap (v 10.2.2)
La connexion à un serveur SIG de type WFS n’est pas accessible avec le logiciel ARCMap seul. L’extension Data Interoperability permettrait d’utiliser ce type de service web avec les outils d’ESRI (http://www.esrifrance.fr).
Titre
4- Dépannage
- Impossible de se connecter au serveur :
- Vérifier l’URL de connexion
- Les données ne s’affichent pas :
- Vérifier que vous utilisez bien une clé non sécurisée
